De hecho, la fiabilidad es una de las características más destacadas de los cilindros neumáticos.
Gracias a su estructura interna sencilla y al reducido número de partes móviles,
presentan una tasa de fallos extremadamente baja y mantienen un rendimiento estable incluso bajo un funcionamiento prolongado y de alta intensidad.
Además, los cilindros neumáticos ofrecen una alta eficiencia en la transmisión de potencia,
lo que les permite realizar movimientos precisos en poco tiempo y con una respuesta rápida.
En comparación con sistemas mecánicos más complejos, los cilindros neumáticos son fáciles de instalar y mantener,
lo que permite su integración rápida en diversas aplicaciones exigentes.
Esto mejora significativamente la eficiencia general del sistema,
lo que los hace especialmente populares en entornos donde se requiere una operación rápida y eficiente.
Son particularmente adecuados para líneas de producción automatizadas y maquinaria de precisión,
donde la exactitud y la velocidad son fundamentales.
Aquí está el índice de contenidos de este artículo:
◆ La clave del rendimiento y la fiabilidad del cilindro: el mecanismo de amortiguación del cilindro neumático
◆ ¿Cómo funciona un cilindro neumático?
◆ ¿Cuánto aire consume un cilindro neumático?
◆ Resumen
La clave del rendimiento y la fiabilidad del cilindro: el mecanismo de amortiguación del cilindro neumático
El mecanismo de amortiguación del cilindro es un dispositivo utilizado para reducir el impacto del pistón del cilindro al final de su recorrido.
Su objetivo principal es disminuir la fuerza de colisión entre el pistón y la tapa del extremo del cilindro, lo que ayuda a reducir el impacto mecánico,
las vibraciones y el ruido, además de prolongar la vida útil del equipo.
Cuando el pistón del cilindro se acerca al final de su recorrido, el émbolo de amortiguación cierra el paso de aire dentro del cilindro,
comprimiendo el gas en el extremo del mismo. En ese momento, el aire se descarga lentamente a través de una válvula de estrangulación,
generando resistencia y reduciendo la velocidad del movimiento del pistón.
Al ajustar la apertura de la válvula de estrangulación, se puede controlar la velocidad de escape del aire y, con ello, el efecto de amortiguación.
¿Cómo funciona un cilindro neumático?
Un cilindro neumático es, en esencia, un dispositivo mecánico que genera un movimiento lineal de vaivén utilizando la energía del aire comprimido.
Su principio de funcionamiento es muy similar al de los pistones de vapor u otros diseños de movimiento alternativo.
De hecho, muchas personas, al observar un diagrama de un cilindro de doble efecto, suelen compararlo con el funcionamiento del cilindro de un motor de combustión interna.
Al igual que los cilindros hidráulicos, los cilindros neumáticos utilizan la presión del aire comprimido para empujar un pistón en una dirección determinada.
El propio pistón suele ser un pequeño componente cilíndrico conectado a una varilla.
Esta varilla transmite la fuerza ejercida sobre el pistón a una carga externa, logrando así el movimiento mecánico.
Este método sencillo de transmisión de fuerza permite que los cilindros neumáticos desempeñen un papel fundamental en diversas aplicaciones.
Gracias a su principio de funcionamiento relativamente simple, los cilindros neumáticos suelen tener una larga vida útil, especialmente en sistemas de ingeniería complejos.
En comparación con otros dispositivos similares, presentan una estructura más sencilla y menos partes móviles, lo que se traduce en una menor tasa de fallos.
En algunas aplicaciones, los cilindros neumáticos deben realizar movimientos bidireccionales.
Estos cilindros utilizan la presión del aire comprimido tanto para extender como para retraer la varilla del pistón, y se conocen como cilindros de doble efecto.
Estos cuentan con dos orificios de entrada de aire: uno para la extensión de la varilla y otro para su retracción.
Dado que la carrera de la varilla puede ser teóricamente ilimitada, existe el riesgo de que se doble en aplicaciones de carrera larga.
Sin embargo, fabricantes de componentes neumáticos de alta calidad, como SMC,
emplean materiales de primera y diseños avanzados para reducir eficazmente este riesgo,
asegurando que el cilindro pueda soportar movimientos continuos de vaivén con fiabilidad.
Más allá de los cilindros de doble efecto, se han desarrollado con el tiempo varios otros tipos de actuadores neumáticos.
Aunque sus diseños pueden variar, todos se basan en el mismo principio: el movimiento impulsado por aire comprimido.
Gracias a la innovación y optimización continuas, la tecnología neumática se ha aplicado en prácticamente todos los escenarios industriales imaginables,
desde simples líneas de producción automatizadas hasta complejos sistemas robóticos,
convirtiendo a los cilindros neumáticos en un componente indispensable en la industria moderna.
Para comprender completamente cómo funciona un cilindro neumático, es fundamental considerar no solo su principio de funcionamiento,
sino también la cantidad de aire comprimido que consume durante su operación.
La eficiencia y el rendimiento de un cilindro neumático dependen en gran medida del consumo de aire,
ya que este influye directamente en el uso de energía, los costos operativos y la eficiencia del sistema.
Analizando el consumo de aire, los ingenieros pueden optimizar los sistemas neumáticos para garantizar un funcionamiento fluido,
minimizando al mismo tiempo el desperdicio y la pérdida de energía.
¿Cuánto aire consume un cilindro neumático?
Para calcular el consumo de aire de un cilindro neumático, primero debemos recopilar algunos datos básicos sobre el cilindro:
Área del pistón (diámetro del cilindro × 3.1415)
Área de la varilla (solo para cilindros de doble efecto)
Carrera
Ciclos por minuto
Consumo de aire en cilindros de simple efecto
Calcular el consumo de aire de un cilindro de simple efecto es relativamente sencillo. Sin embargo,
es importante tener en cuenta que el flujo de aire requerido depende no solo del área del pistón y la carrera, sino también de la frecuencia de los ciclos.
La fórmula para calcular el consumo de aire en un cilindro de simple efecto es la siguiente:
CFM (pies cúbicos por minuto) = (A × S × C) / 1728
Consumo de aire en cilindros de doble efecto
En algunas aplicaciones, el cilindro de doble efecto puede requerir velocidades distintas para la extensión y la retracción.
Esto modifica el cálculo del consumo de aire.
En estos casos, se debe calcular el consumo de aire para cada fase del movimiento por separado, usando la siguiente fórmula:
CFM = (A × S × EC) / 1728 + [(A – R) × S × RC] / 1728
El consumo de aire en un cilindro neumático es un factor clave para determinar su eficiencia y el costo operativo.
Depende de varios factores, incluyendo el tamaño del cilindro, la longitud de la carrera, la presión de operación y la frecuencia de ciclos.
Calcular y optimizar correctamente el uso de aire permite a los ingenieros mejorar el rendimiento del sistema, reducir los costos energéticos y aumentar la eficiencia general.
El mantenimiento adecuado y el uso de componentes de alta calidad también ayudan a minimizar el desperdicio de aire y a garantizar un funcionamiento fiable y duradero.
Como fabricante profesional de cilindros neumáticos con más de una década de experiencia,
Fokca aprovecha su sólida capacidad de I+D y producción para ofrecer una gama completa de soluciones personalizadas en cilindros neumáticos.

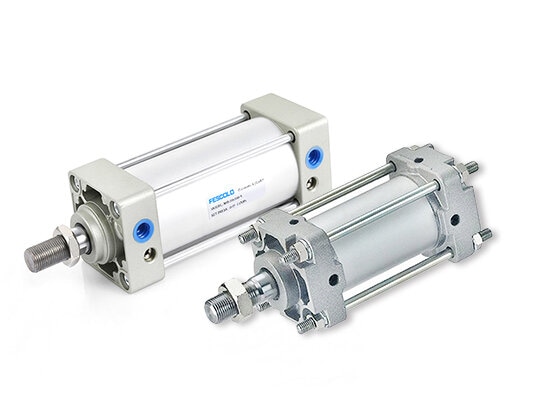

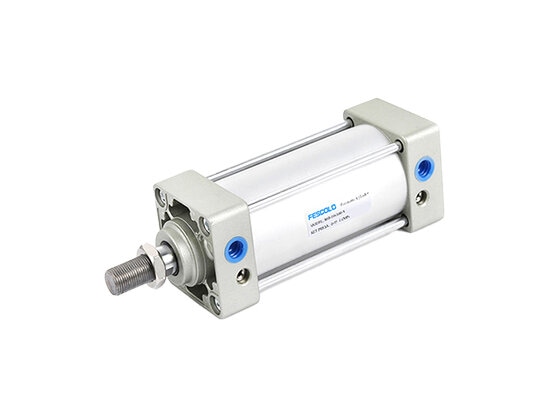

Nuestro portafolio de productos incluye cilindros de simple efecto, de doble efecto, sin vástago, cilindros estándar tipo SMC,

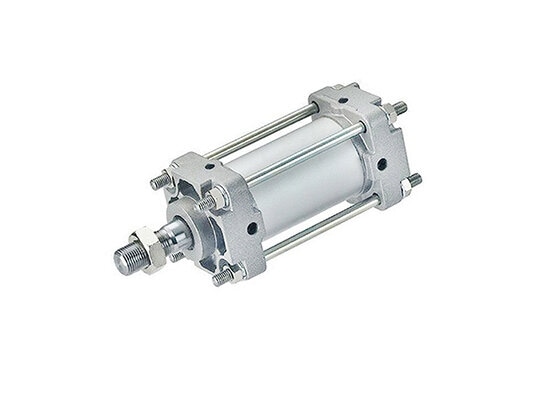

cilindros miniatura, cilindros neumáticos según norma ISO 6431 y muchas otras categorías.
