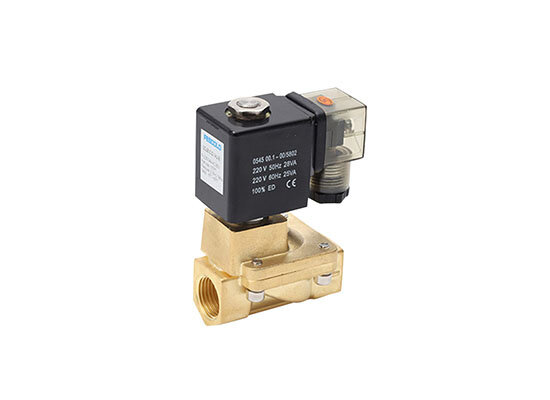

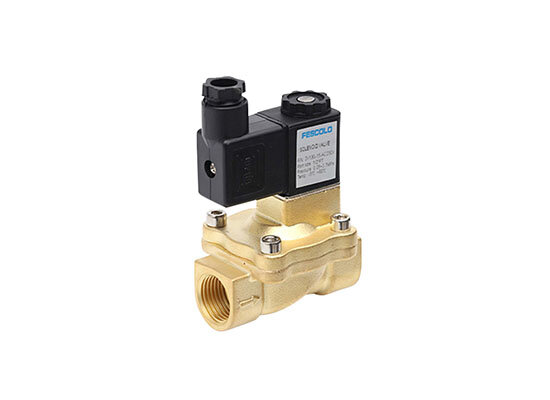

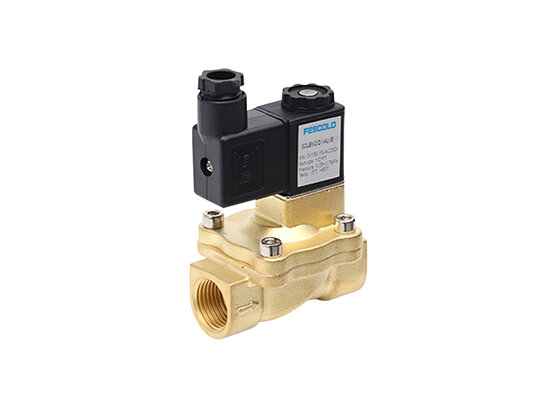

Una válvula solenoide de piloto es un tipo de válvula que utiliza una válvula piloto para controlar la apertura y el cierre de la válvula principal. La válvula piloto es una válvula más pequeña controlada por el solenoide.
Cuando el solenoide se energiza, abre la válvula piloto, lo que a su vez abre la válvula principal. Cuando el solenoide se desenergiza, la válvula piloto se cierra, y la válvula principal también se cierra.
Diseño y funcionamiento de una válvula solenoide de piloto
Una válvula solenoide de piloto generalmente consta de un cuerpo de válvula, una válvula principal, una válvula piloto, un solenoide y un resorte.
El cuerpo de la válvula es la carcasa exterior de la válvula y contiene los otros componentes. La válvula principal es la válvula más grande que controla el flujo de líquido o gas.
La válvula piloto es la válvula más pequeña que controla la apertura y el cierre de la válvula principal.
El solenoide es la bobina electromagnética que controla la válvula piloto, y el resorte se utiliza para mantener la válvula principal cerrada cuando no hay presión.
Cuando el solenoide se energiza, crea un campo magnético que atrae el émbolo de la válvula piloto, abriéndola. Esto permite que el fluido o gas pase a través de la válvula piloto, lo que a su vez abre la válvula principal.
El fluido o gas luego fluye a través de la válvula principal y sale del cuerpo de la válvula.
Cuando el solenoide se desenergiza, el campo magnético desaparece y el resorte empuja el émbolo de la válvula piloto de regreso a su posición original, cerrando la válvula piloto.
Esto hace que la válvula principal también se cierre, deteniendo el flujo de líquido o gas.
A pilot operated solenoid valve is a type of valve that uses a pilot valve to control the opening and closing of the main valve. The pilot valve is a smaller valve that is controlled by the solenoid.
Aplicación
Las válvulas solenoides de piloto se utilizan ampliamente en diversas industrias, incluyendo la fabricación, el procesamiento químico, el tratamiento de agua y los sistemas HVAC.
Se emplean para controlar el flujo de líquidos y gases en una variedad de aplicaciones, como control de presión, control de flujo y control de temperatura. También se utilizan en sistemas de seguridad, donde sirven para cortar el flujo de líquidos o gases en caso de emergencia.
Ventajas y desventajas
Una de las principales ventajas de las válvulas solenoides de piloto es que pueden controlar altas tasas de flujo con un bajo consumo de energía.
También son de acción rápida, lo que las hace ideales para aplicaciones que requieren tiempos de respuesta rápidos.
Otra ventaja es que pueden utilizarse con una amplia gama de líquidos y gases, incluidos medios corrosivos y abrasivos.
Sin embargo, las válvulas solenoides de piloto también tienen algunas desventajas.
Pueden ser más complejas que otros tipos de válvulas solenoides, lo que puede hacerlas más caras y más difíciles de mantener.
También pueden ser más propensas a fugas, lo que puede causar problemas en ciertas aplicaciones.
Las válvulas solenoides de piloto son un tipo importante de válvula que se utiliza ampliamente en diversas industrias.
Están diseñadas para controlar el flujo de líquidos y gases en una variedad de aplicaciones, como control de presión, control de flujo y control de temperatura.
Son de acción rápida y se pueden usar con una amplia gama de líquidos y gases.
