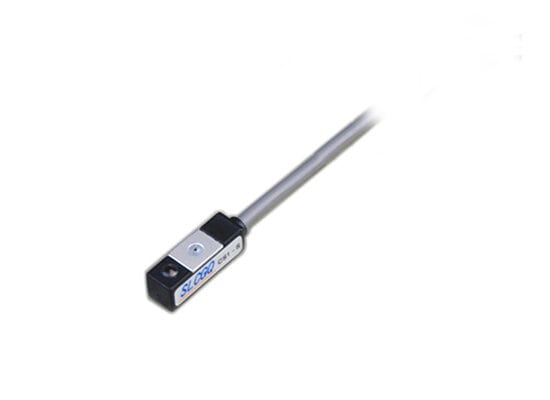

Sensor Magnético o Interruptor de Lengüeta

El interruptor de láminas, también conocido como interruptor de láminas magnéticas o interruptor de sensor de movimiento, es un elemento de conmutación controlado por señales de campo magnético. El cable del interruptor de láminas está encapsulado en una carcasa, y la carcasa plástica con el imán se fija en el otro extremo.

Cuando el imán se acerca al interruptor con el cable, se envía una señal de conmutación para activar el cable. Generalmente, la distancia para conectar la señal es de 10 mm.

Cuando no hay magnetismo, el cable está desconectado y se puede utilizar para detectar el estado de los circuitos eléctricos o el movimiento mecánico.

Parámetros

◆ Tipo de interruptor: Normalmente abierto

◆ Voltaje de operación: 5~240V DC/AC

◆ Temperatura ambiente: -10~70℃

◆ Corriente de conmutación: Máximo 100~200mA

◆ Calificación de contacto: Máximo 6~10W

Características

◆ Fácil de instalar

◆ Variedad completa, aplicable a varios tipos de cilindros

◆ Muy sensible

◆ Larga vida útil

◆ La longitud y el color de los cables de conexión pueden personalizarse según sus requisitos

Precauciones

◆ El voltaje y la corriente no deben exceder el rango de uso.

◆ Está estrictamente prohibido conectar el interruptor magnético directamente a la fuente de alimentación; debe usarse en serie con la carga (como un relé, etc.).

◆ Antes de seleccionar y conectar el interruptor magnético, confirme la fuente de alimentación utilizada. Al usar una fuente de alimentación de corriente continua,

el cable rojo del interruptor magnético debe conectarse al polo positivo de la fuente de alimentación.

◆ Evite utilizar el interruptor magnético en un entorno con un campo magnético fuerte y alta corriente. Si desea usarlo, agregue un dispositivo de apantallamiento.

◆ Seleccione los accesorios para cilindros: según los requisitos de acción y conexión, seleccione los accesorios adecuados para el cilindro.

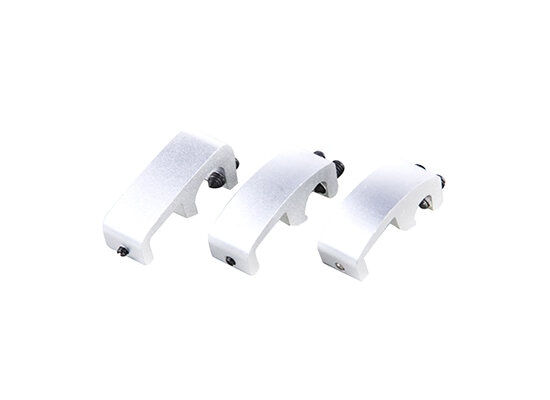

◆ Para cilindros redondos sin ranuras de montaje, es necesario adquirir abrazaderas de montaje para los interruptores de láminas.

Aplicación

El interruptor magnético se utiliza principalmente para controlar y detectar la posición de movimiento del pistón en el cilindro, con el fin de controlar la posición de funcionamiento del equipo o maquinaria. También se puede utilizar para controlar las acciones de maquinaria industrial, como cintas transportadoras, discos giratorios, mesas elevadoras, etc.

Categorías

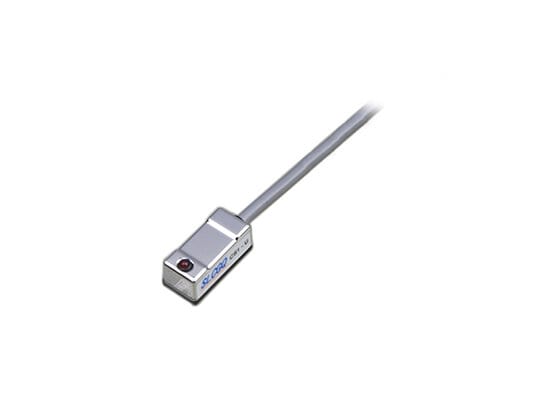

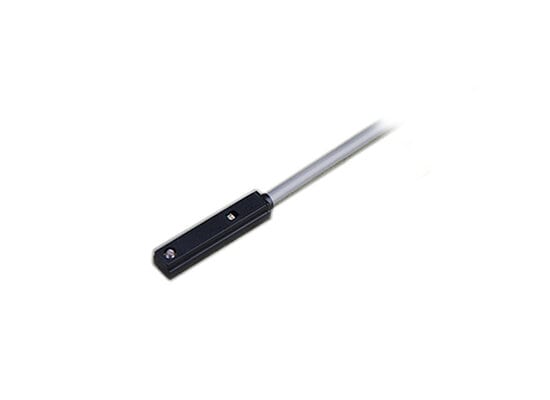

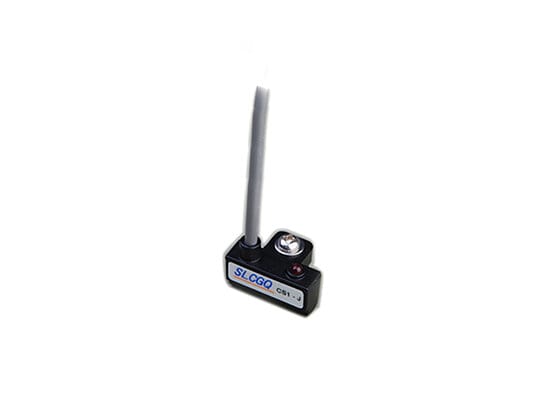

◆ Según el método de instalación en el cilindro, se puede dividir en: series CS1-M, CS1-S, CS1-U, CS1-F, etc.

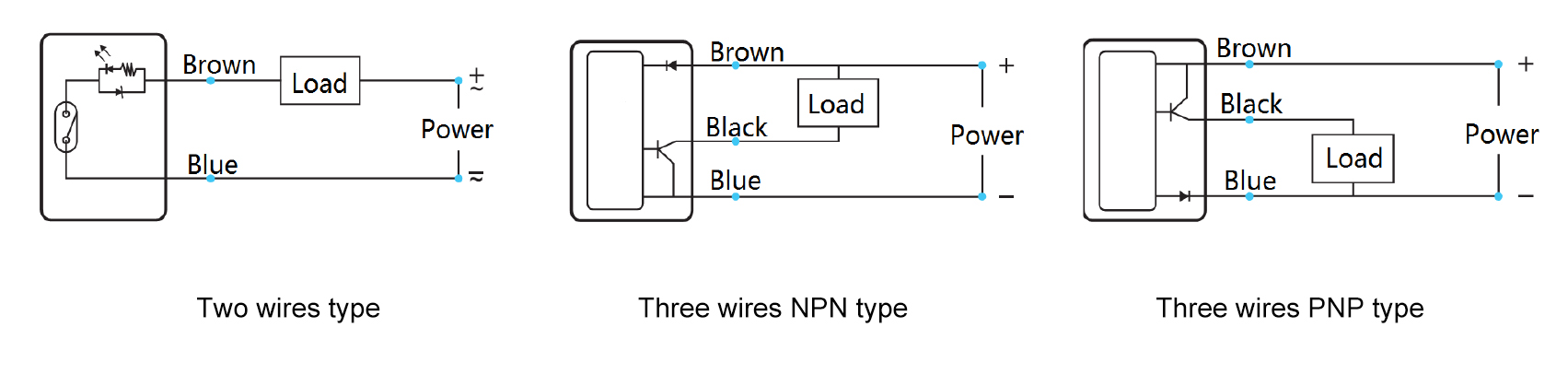

◆ Según el número de cables, se puede dividir en: tipo de dos cables y tipo de tres cables. Y el tipo de tres cables se clasifica en dos tipos: tipo NPN y tipo PNP.
