Mejora significativamente la eficiencia de producción y la tasa de productos terminados calificados, y reduce considerablemente el costo de producción y procesamiento.
Cada tipo de cilindro tiene un tubo de cilindro correspondiente, el agujero de posicionamiento para la instalación del cilindro,
la ranura de fijación para los interruptores de lengüeta magnética, el diámetro interno y el diámetro externo del cilindro, etc., todos los cuales están terminados en el tubo del cilindro con antelación.
Categorías de productos

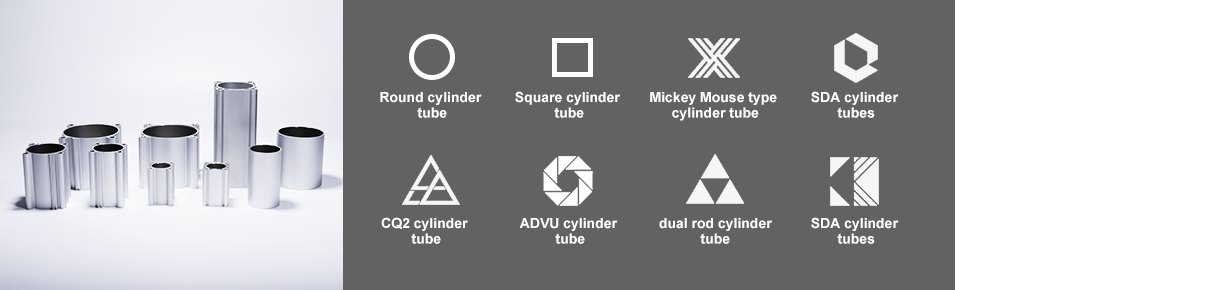

Tubo de cilindro redondo, tubo de cilindro cuadrado, tubo de cilindro tipo Mickey Mouse, tubos de cilindro compacto SDA, CQ2, ADVU y otros, tubos de cilindro de doble vástago y cilindros guía compactos, y tubos hidráulicos de acero inoxidable pulidos, etc.

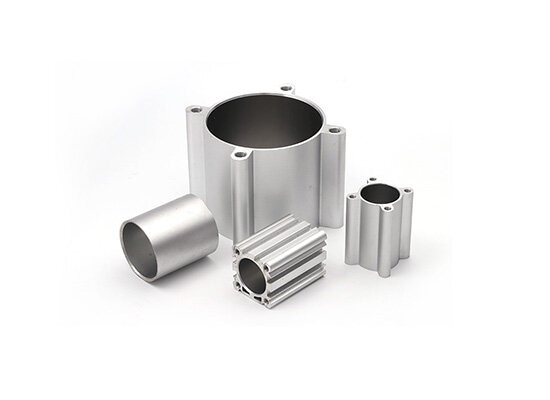

Características de los diferentes tipos de tubos de cilindro
Tipo redondo
Generalmente se usa para cilindros de vástago atado de la serie SC y cilindros neumáticos miniatura de aluminio. Tiene una estructura simple, bajo costo e instalación conveniente. Hay una gran cantidad de inventario, por lo que podemos realizar entregas rápidas para la mayoría de los tipos. El diámetro interno máximo es de 320 mm.
Tipo cuadrado
Principalmente utilizado para cilindros neumáticos de la serie DNC e ISO. El tubo de cilindro tipo cuadrado es mucho más resistente que el tubo de cilindro redondo común y tiene un tamaño más preciso. La pared interna está pulida y es resistente al desgaste después del tratamiento de oxidación. Se puede combinar con la mayoría de las bases delanteras y traseras de cilindros ISO15552 e ISO6431.
El hilo de instalación se puede procesar directamente en el tubo de cilindro cuadrado, sin necesidad de otra varilla de sujeción. Además, el tubo de cilindro tiene ranuras de instalación para interruptores de lengüeta magnética, lo que facilita fijar los interruptores directamente en él sin necesidad de soportes. La operación es muy simple. El rango de tamaño de orificio varía de 32 mm a 125 mm.
Tubo de cilindro tipo Mickey Mouse
La sección transversal del tubo de cilindro Mickey Mouse es similar a la forma de Mickey Mouse, por lo que a menudo se le llama cilindro Mickey Mouse. Se utiliza para ensamblar cilindros de las series SI, SU e ISO. La característica de este tubo de cilindro es que se utilizan 4 costillas elevadas para reemplazar la varilla de sujeción en el cilindro de vástago atado. De esta manera, se reduce considerablemente el problema de la fuerza de instalación desigual, y es mucho más conveniente de ensamblar que el cilindro SC.
El costo del tubo de cilindro tipo Mickey Mouse está entre el tubo de cilindro redondo SC y el tubo de cilindro cuadrado DNC, y su resistencia es mucho mayor que la del tipo SC. El rango de tamaño de orificio (diámetro interno) varía de 32 mm a 320 mm. Tenga en cuenta que, aunque los tubos de cilindro tipo Mickey Mouse de las series SI y SU tienen el mismo aspecto, existen diferencias sutiles en las dimensiones de instalación específicas y no pueden ser reemplazados indiscriminadamente para evitar problemas de ensamblaje.
Tubo de cilindro compacto SDA, CQ2 y otros
Los cilindros compactos son especiales. Sus tapas o bases delanteras y traseras se fijan con anillos de retención, a diferencia de otros cilindros que se fijan con roscas o vástagos de sujeción. El rango de tamaño de orificio generalmente es de 32 mm a 100 mm.
Tubo de cilindro de doble vástago y tubo de cilindro guía compacto
La principal ventaja del cilindro de doble vástago es que puede garantizar el movimiento paralelo del pistón del cilindro sin rotación ni oscilación. Los tubos de cilindro de doble vástago comunes incluyen las series TN, CXS, MGP, etc.

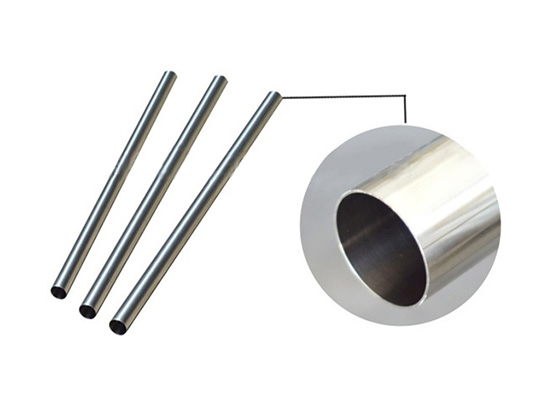

Tubo de cilindro de acero inoxidable
El tubo de cilindro de acero inoxidable generalmente se utiliza para ensamblar cilindros miniatura neumáticos de la serie MA, DSN de acero inoxidable, y también se puede utilizar para ensamblar cilindros de vástago atado de acero inoxidable o cilindros hidráulicos de toda la serie. Debido a que la presión del cilindro hidráulico es mucho mayor que la del cilindro neumático, el grosor de la pared del tubo de cilindro hidráulico también es mucho más grueso que el de los cilindros neumáticos comunes. Los tubos de cilindro de acero inoxidable están disponibles en grados 304, 316 y 316L. Sin instrucciones especiales, el material predeterminado es acero inoxidable SUS304.
¿Por qué Fescolo?
1) Precio de fábrica con envío directo.
2) Somos un proveedor profesional de productos neumáticos con calidad garantizada.
3) Estilos regulares disponibles en stock, entrega rápida.
4) Apoyo a productos personalizados.
5) Nuestro equipo técnico profesional puede proporcionar soluciones a los clientes en cuanto a diseños y problemas técnicos.
Para más información, no dude en ponerse en contacto con nosotros.
